Cortes-La Muela, la mayor gigabatería de Europa: es con agua, está en Valencia y levantó el suministro tras el apagón
Está considerado el mayor proyecto de bombeo hidroeléctrico de Europa con sus 1.762 MW de turbinación y 1.293 MW de bombeo y una inversión que superó los 1.200 millones de euros
A un grupo de ingenieros que pertenecían a Iberdrola se les ocurrió a los principios de los años 80, mientras se jugaba el Mundial de Naranjito, que España necesitaba tener un sitio dónde acumular agua. No era una cuestión de construir una central hidroeléctrica que ya había unas cuantas por entonces sino de ir un paso más allá.
Por ello, en el año 1983 se iniciaron las obras del mayor complejo hidroeléctrico de Europa. Sí, como lo leen y se llama Cortes-La Muela y está situado en un maravilloso paraje de la sierra interior de la provincia de Valencia.

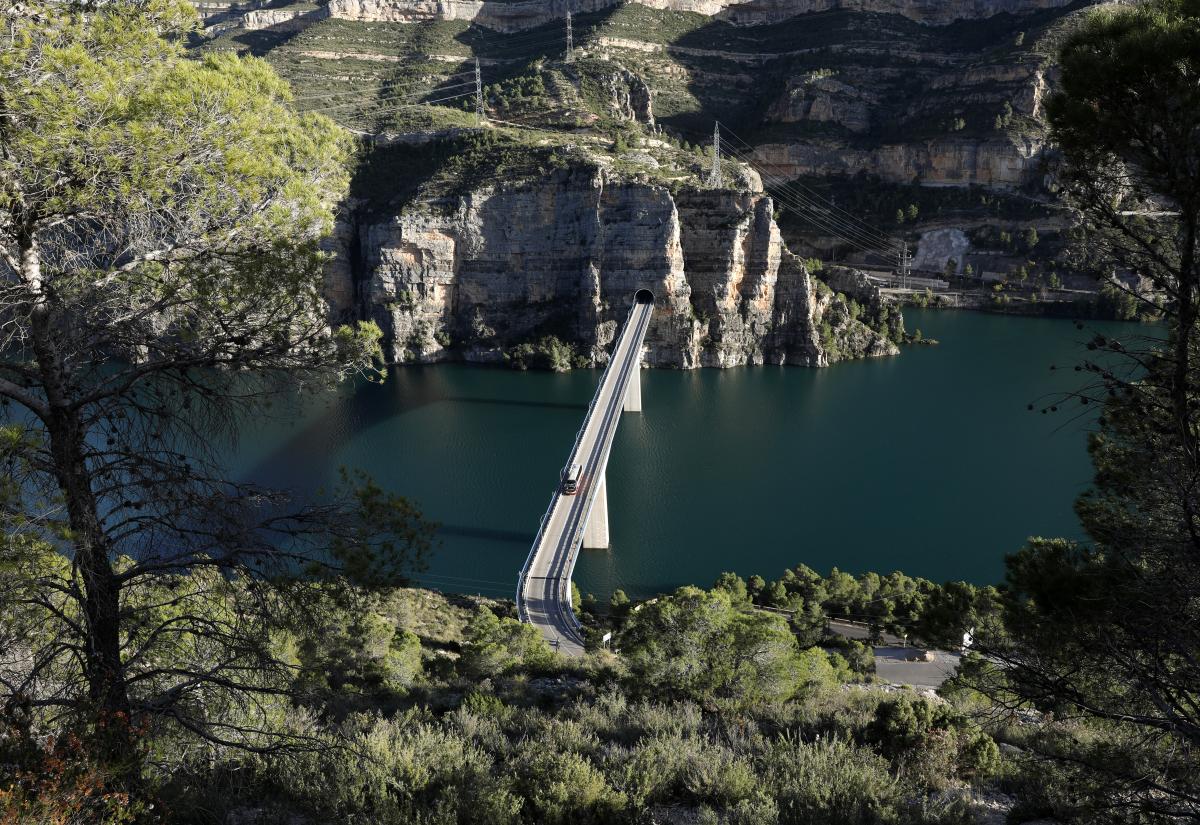

Junto a la localidad de Cortes de Pallás, en un impresionante cañón de aguas de azul intenso del río Júcar, se sitúa el embalse de Cortes con una altura de 116 metros y tipo arco-gravedad, con una potencia instalada de 290 MW. Pero ese paso más fue la construcción de lo que se conoce como La Muela I, que es una central de bombeo hidroeléctrico para el almacenamiento de energía y que cuenta con 634 MW de potencia en turbinación y 549 MW en bombeo. Con tres turbinas para ambas funciones.
Esta era la gran novedad y el reto para esa época. Más de 5.000 personas trabajaron en la construcción durante seis años. Un dato espeluznante. Durante la construcción de la caverna se utilizaron 15.000 camiones. Dicen que si los ponías en fila india uno detrás de otro podrías llegar a la frontera con Francia.
Cuando elaboraron el proyecto ese grupo de ingenieros, ya pensaron en poder ampliar el proyecto y dejaron hueco para poder excavar y hacer más grande la central. Eso sucedió durante la década de 2010 y para el año 2015 ya estaba construida la ampliación, La Muela II.
Con una potencia instalada de 880 MW en turbinación y 744 MW en bombeo, esta nueva instalación convirtió a este complejo en el de mayor potencia instalada de Europa con más de 1.800 MW en turbinación y 1.293 MW en bombeo.
En total se invirtieron más de 1.200 millones de euros para construir este complejo capazde abastecer el consumo diario doméstico de 6,75 millones de personas. Casi nada.

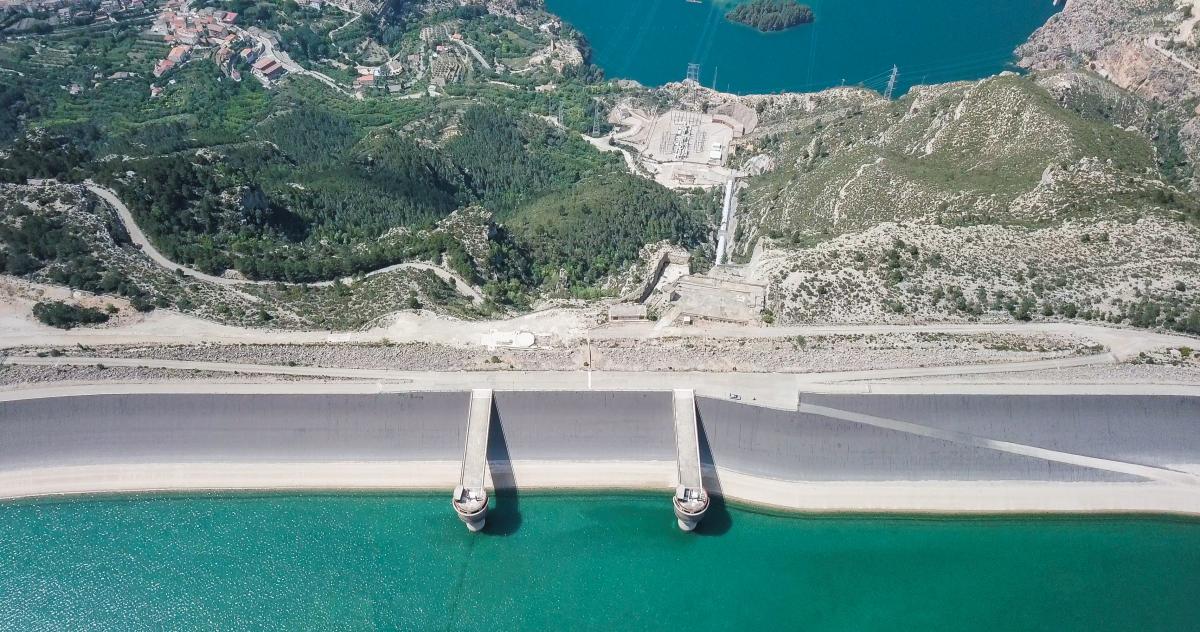

Embalse superior de La Muela.FOTO: Ramón Roca
¿Cómo es la central de bombeo?

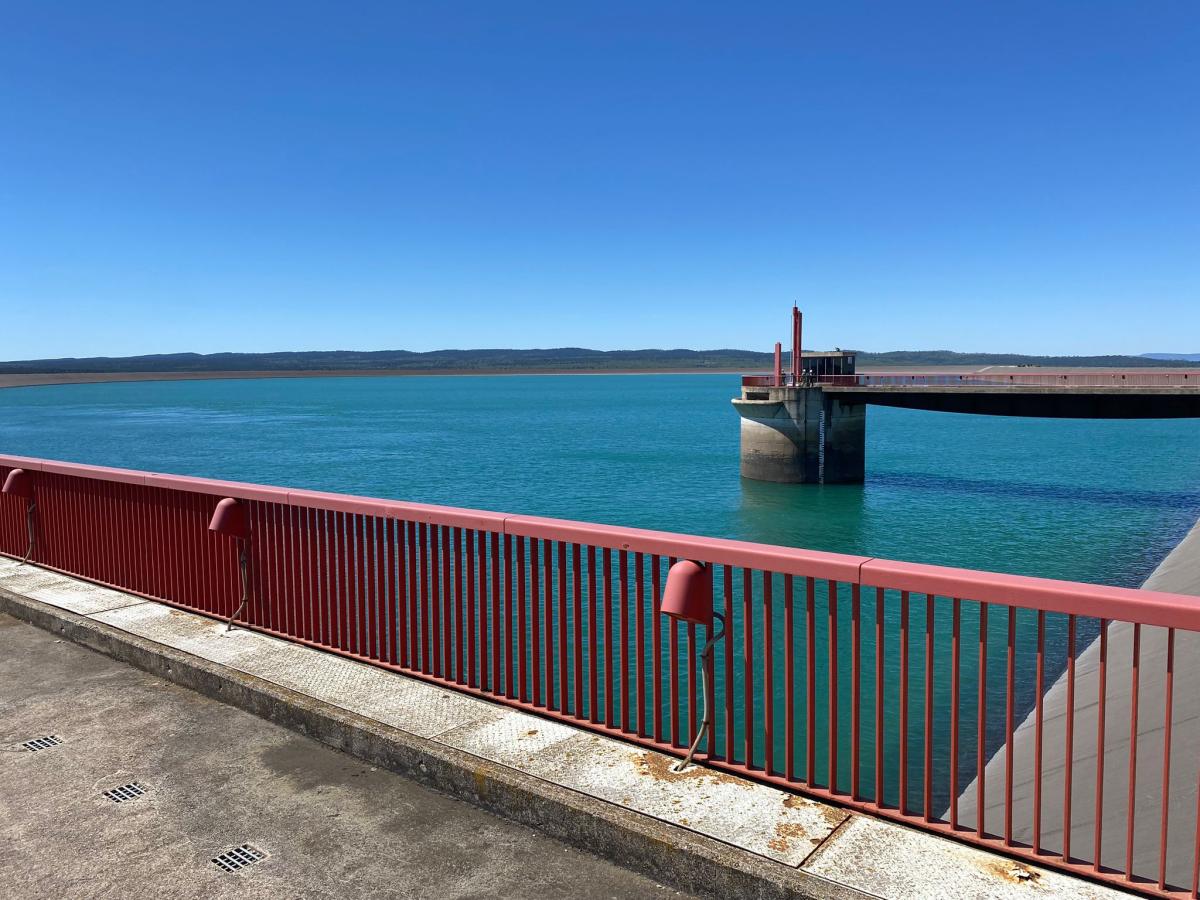

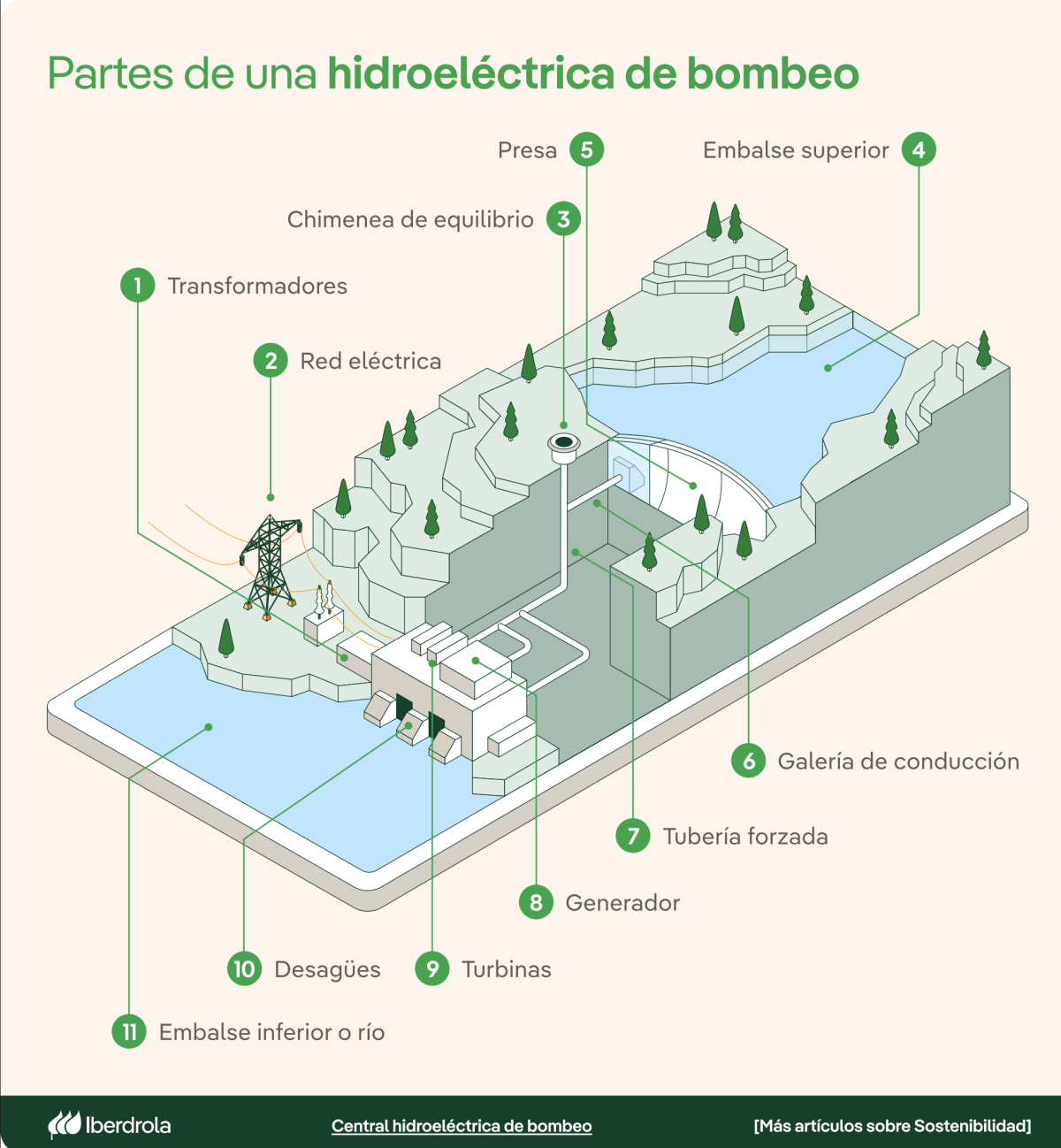

Una central de bombeo hidroeléctrico de circuito cerrado como es Cortes-La Muela consta principalmente de tres elementos: los dos embalses y la caverna. El principal embalse es el de Cortes, bañado por el río Júcar y el segundo está elevado a unos 500 metros y tiene unas dimensiones que abruman.
Desde el cielo tiene forma de alubia o de riñón y puede llegar a acumular 24 GWh de electricidad que en hectómetros cúbicos son unos 100 aproximadamente.
Estuve durante horas solares y viví in situ cómo arrancaban los equipos para bombear agua y acumularla en el depósito de arriba. "Sí están bombeando", dijo un operario, a lo que pregunté ¿y cómo lo sabes?. "Por ese movimiento del agua dentro del embalse. Ese remolino significa que está bombeando", me respondió. Y yo pensé: "Qué jodío, cómo se nota la experiencia de quien lleva años trabajando aquí".
Una turbina funcionando mientras bombea agua al embalse superior.R.R.
Durante proceso de bombeo lo que sucede es lo siguiente. Se abren unas compuertas por las que cae agua del primer embalse (una caída de unos 30 metros) con la que el agua hace sin necesidad de consumo energético exterior mover las turbinas y comenzar a bombear agua hacia arriba.
Por ejemplo, esta central fue capaz por sí sola de reponer el suministro eléctrico en todo el este del país gracias a esta tecnología. El agua cae y bombea agua arriba durante las horas solares con los excedentes de energía de las plantas fotovoltaicas y se acumula para luego normalmente devolver esa energía en la punta de demanda sobre las 21.00 horas cuando el precio es mayor y ayuda a achatar la curva de precios. Ese proceso es el de turbinación en el que simplemente se genera electricidad al caer el agua del embalse superior al inferior que hace mover las turbinas.
Para que os hagáis otra idea, se conecta el embalse inferior con el depósito superior gracias a dos tuberías forzadas que permiten salvar un desnivel de 500 metros, una de 4,80 metros de diámetro y 950 metros de largo en el caso de La Muela y otra de 5,45 metros de diámetro y 850 metros de largo en La Muela II. Cuando bombean el agua va hacia arriba y se turbina cuando baja y genera electricidad.
Las cavernas son impresionantes. Imaginaos un estadio como el Metropolitano dentro de una montaña. Con una altura de unos 3-4 pisos había que meter las piezas grandes que suponen las turbinas de 220 MW de potencia cada una aproximadamente.
En La Muela 1 fue todo más rudimentario. Tenían que meter todas las piezas por un hueco. No fue hasta 2015 cuando ya excavaron y crearon el circuito por el que transportar todas las piezas en la ampliación y consiguieron conectar por dentro ambas instalaciones de tal manera que solo separan unos metros un grupo de turbinas del otro. En total hay siete. Pero habrá más.
Una nueva ampliación
Iberdrola ya está trabajando en una segunda ampliación. Es el proyecto conocido como La Muela III, y será una copia de La Muela II, se va a crear una nueva caverna con otras cuatro turbinas y con ello se superarán los 2.330 MW en el complejo.
El proyecto está ahora en fase de tramitación, con la declaración de impacto ambiental presentada ante el Ministerio que no debería tardar mucho en pronunciarse sobre ello para luego obtener las autorizaciones para construir el proyecto.
En definitiva, todo empieza y acaba en Cortes-La Muela, el mejor ejemplo de cómo funciona un sistema eléctrico moderno y flexible.
Ha tenido que pasar un mes desde el apagón para que se le dé a la hidráulica el crédito y mérito que merece. Síncrona, renovable, con almacenaje de energía las de bombeo reversible y soberana, sin necesidad de depender de suministros de terceros con intereses geoestratégicos. Esto revive mis esperanzas de que algún día oigamos hablar del almacenamiento cinético y las posibilidades que ofrece además, con la tecnología actual, de control sincrónico de la red mediante volantes de inercia en vacío. Sin minería de materiales exóticos ni dependencias externas.
